Type22 Garmin マウント

(片持ちロングタイプ 右出し )[220-GM]

spec[仕様]

Base material(ベース材質) 6061 T6 aluminum(アルミ)

clamp size(対応クランプ径) 31.8mm *25.4-26.0mm with Shim

weight(重量)base only(ベースのみ) 45g

standard(規格)  GM ・ 400 ・     規格について

in the box(付属品)  Shims(シム) 25.4-26.0mmなし)

[特徴]

・シンプルな右だしのロングタイプ

・Garmin Edge 1030対応モデル。

・Edge1000対応で電源供給可能

・カーボンハンドル対応

-------------------------------------------------------------------------------

ガーミン マウント カタログ　　　　　　　Garmin Mount Catalog（English）

両持ちナローが推奨だと理解した上で 拡張の基本　又は　Garminマウント拡張の基本をご覧ください。

また互換表 (Garmin Mount Compatibility) もご覧ください。

-------------------------------------------------------------------------------

※現在出荷モデルには 従来あったクランプのゴムシートはありません。またソケットは２つ爪のGM規格となります

※下側の推奨積載は舗装された平らで綺麗な路面で100gまでとなります。

※仕様・デザイン・展開図・アクセサリー等は予告なく変更になる場合がございます。

※画像はイメージです。付属品以外は付属されません。

メーターしか付けない方向け　　

※ライトアダプターセット・下部アダプター& シマノDi2ジャンクションアダプターを買う予定の方にも

メーター+カメラ(樹脂ケースを使用したGoPro 又はHERO4 /シマノスポーツカメラ）を付けたい方向け

※下部アダプターは GP-K400A

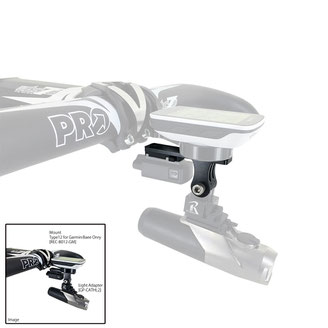

メーター+　例　CATEYEのライト(VOLT200まで）を付けたい方

※下部アダプター付(220-GM+GP) にライトアダプター CATEYE用 (GP-CATHL2)を買えばOK　

※純正のライトブラケットのみ,ご用意ください

※各アダプターの詳細ページ(適合・必要パーツ)を見てから購入ください アダプター

※GoPro/シマノスポーツカメラはライトアダプターを外せば装着可

メーター+　例　SONY アクションカム HDR-AZ1 又は HDR-AS50を付けたい方

Sonyのカメラを付けたい方は※下部アダプター付(220-GM+GP) にカメラアダプター GP-CN-Aを買ってください。

シマノDi2ジャンクション(SM-EW90-A / SM-EW90-B)とカメラ又はライトも同時に付けたい方へ

※ベースのみ(220-GM) にDi2-EW90-400A単品または

Di2下部アダプター+ライトアダプターセット

Di2下部アダプター+カメラアダプターセットを買えばOK

※各アダプターの詳細ページ(適合・必要パーツ)を見てから購入ください アダプター

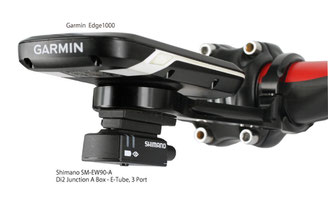

 シマノDi2ジャンクション(SM-EW90-A / SM-EW90-B)をメータの下側に付けたい方へ

※ベースのみ(220-GM) にDi2-EW90単品を買ってください

適合機種(Compatible models)                                                photo by garmin.com

Edge20   / Edge25  /Edge130 / Edge25j /Edge200 / Edge500 / Edge500j / Edge510  / Edge510j /

Edge520 / Edge520j  / Edge530 / Edge800  / Edge800j/Edge810 / Edge810j /Edge820 / Edge820j/Edge830/

Edge Turing / Edge Turing Plus / Edge Explore820 /Edge520 PLUS

Edge1000  / Edge1000j / Explore 1000 /Edge1030 /

-----------------------------------------------------------------

Forerunner 310XT /

Forerunner 910XT / Athlete910XTJ /

Forerunner 920XT  /  Athlete 920XTJ

※Forerunnerは本製品の接合部を分解し90度回転させます。また、追加でGarmin純正クイックリリースマウントの組付けが必要です。

Type13　拡張展開図
